刺丝滚笼采用刀片刺绳绕圈后相临两圈每隔120°用刺丝连接卡固定，张开后形成蛇腹网状，闭合后刀片刺绳圈径为50cm，张开后每交叉圈安装间距20cm，直径不小于45cm。
刀片刺绳由冲切钢板采用机械压轧在钢丝上成型，刀刺宽度22mm，两刃垂直间距15mm，刀刺纵向间距34mm，芯丝直径为2.5mm。刀片采用厚度0.5mm的Q195钢板冲切制作，芯丝由HPB300ø6.5mm高线钢丝加工。
刺丝滚笼由刺丝连接卡扣与固定在支架上的纵向拉筋相连接，纵向拉筋与支架的连接采用ø2.5mm的冷拔镀锌钢丝绕2圈后拧紧固定，支架设置在跨度3m防护栅栏的立柱和跨中位置，其他跨度仅设置与立柱上部，支架与防护栅栏采用支架抱箍连接。
刺丝滚笼的下缘距离钢筋混凝土防护栅栏上缘的垂直距离为0.05m。
|
|

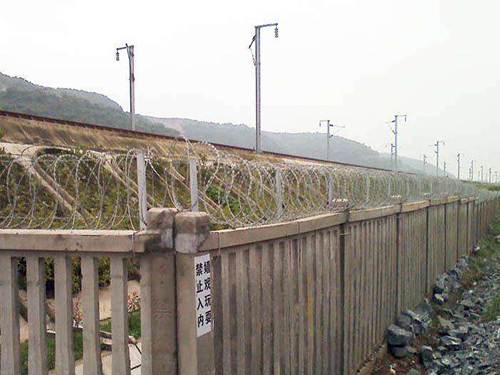

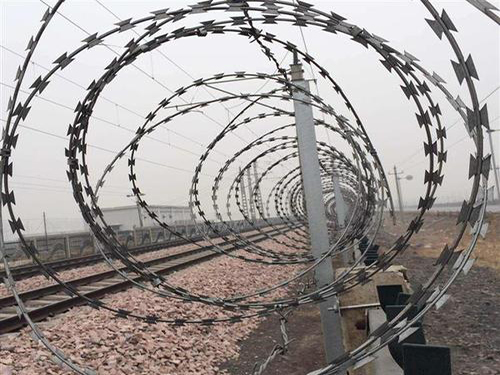

刺丝滚笼--01 | 刺丝滚笼--02 |
|
|

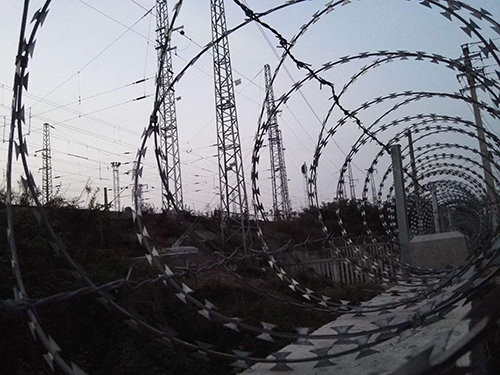

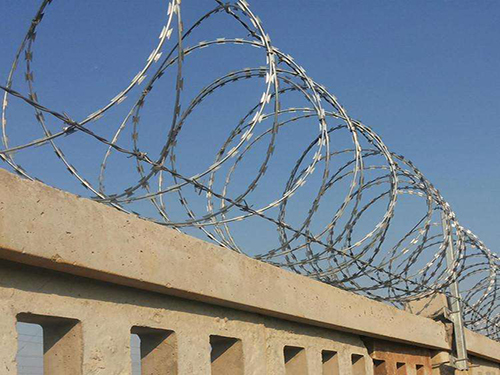

刺丝滚笼--03 | 刺丝滚笼--04 |
